Home > 地図・レリーフ製作事例 > 室蘭広域立体地図(2021.7.7)

室蘭広域立体地図(2021.7.7)

国立大学法人室蘭工業大学 ものづくり基盤センター長 清水様からご依頼頂き、
室蘭広域立体地図を製作を致しました。

アルミ5052材 700x780x厚み40mmから削り出しております。
粗加工200時間、仕上げ加工130時間 計330時間の加工となりました。

高低差27mmとなり、かなり削り込みました。
加工によって出たアルミ切削くずは専門のリサイクル業者様へお納め致しております。

下記に製作過程を紹介します。

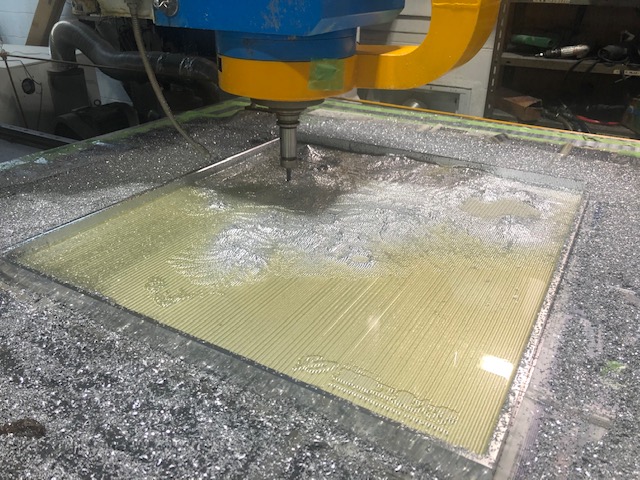

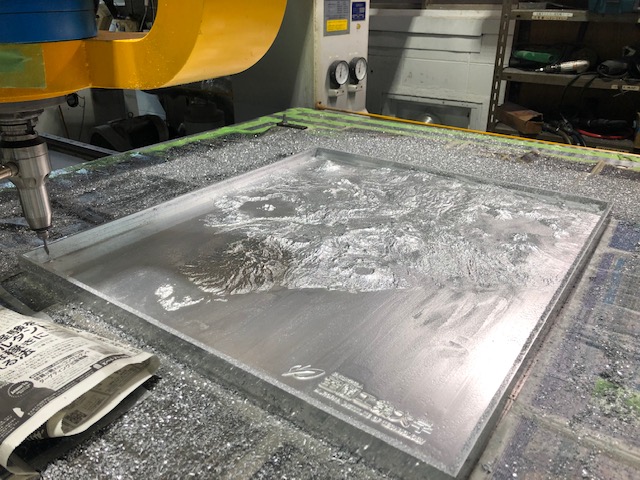

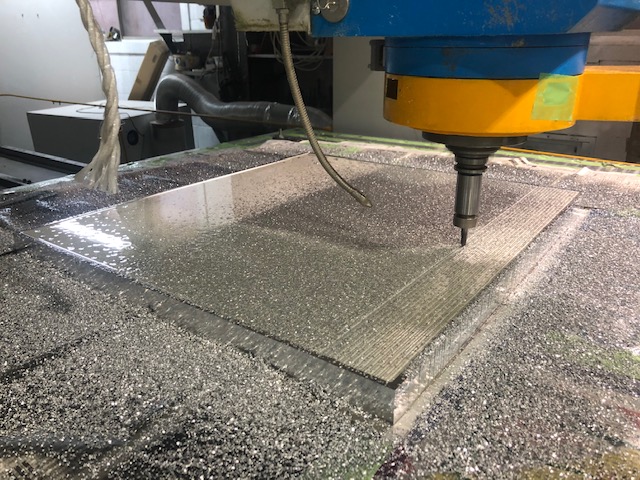

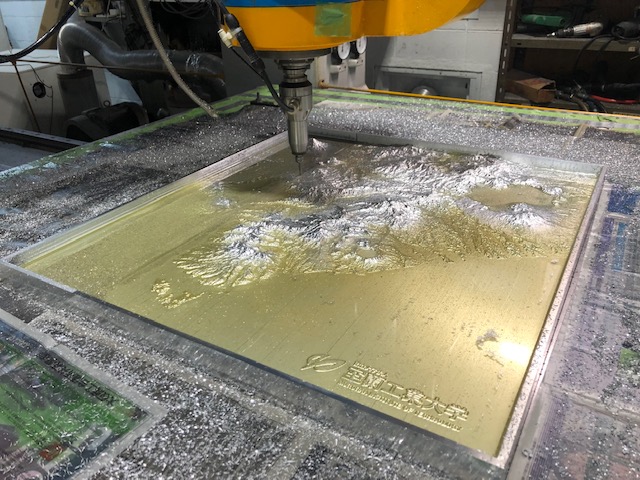

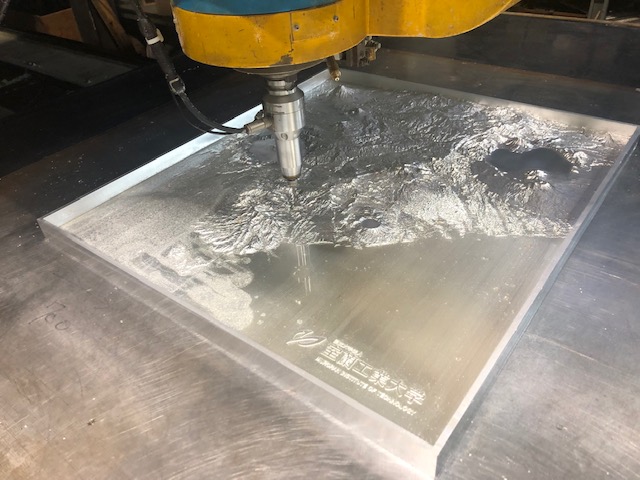

ブランク加工前の状態です。 マシニングセンタで削り込み。

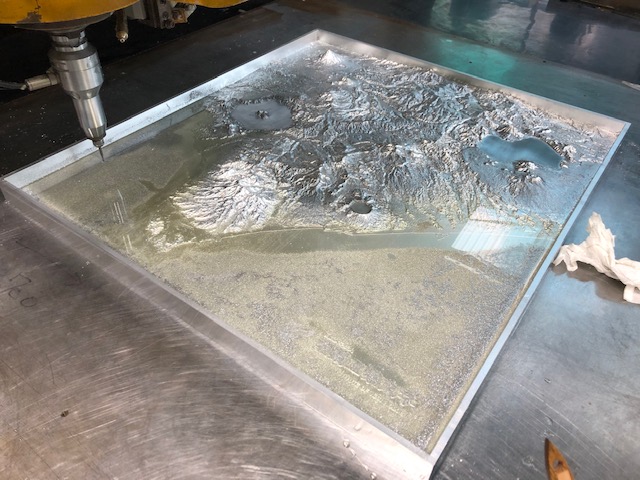

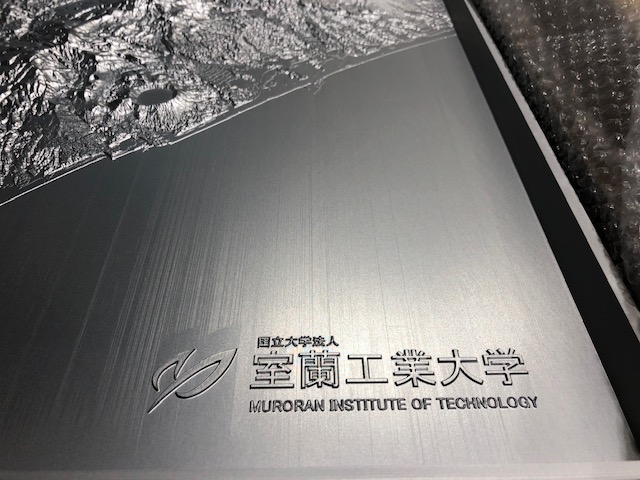

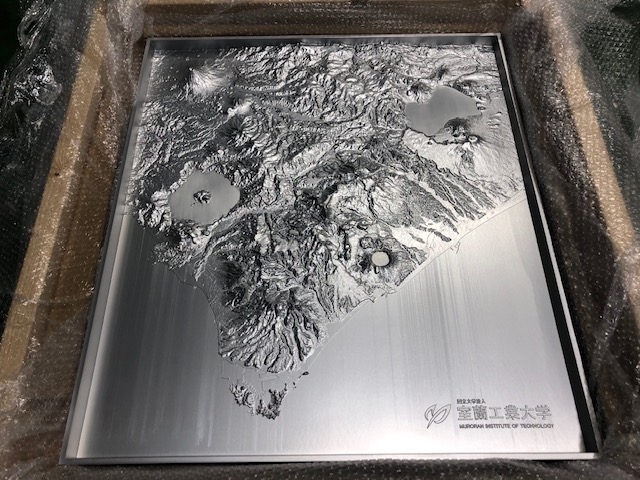

加工完了。 白アルマイト処理を実施。 (校名・校章)

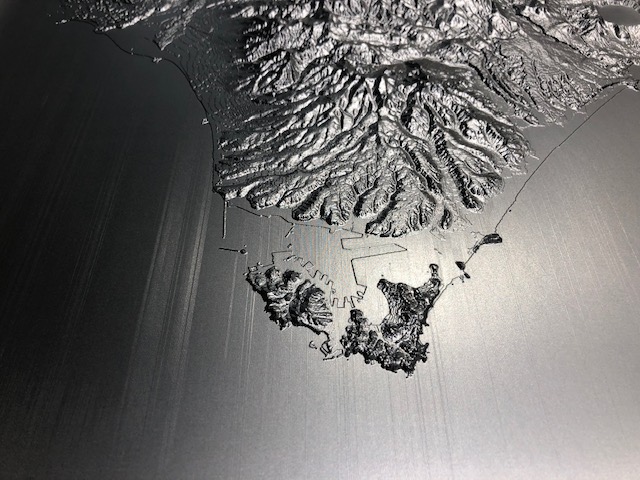

(室蘭港周辺)

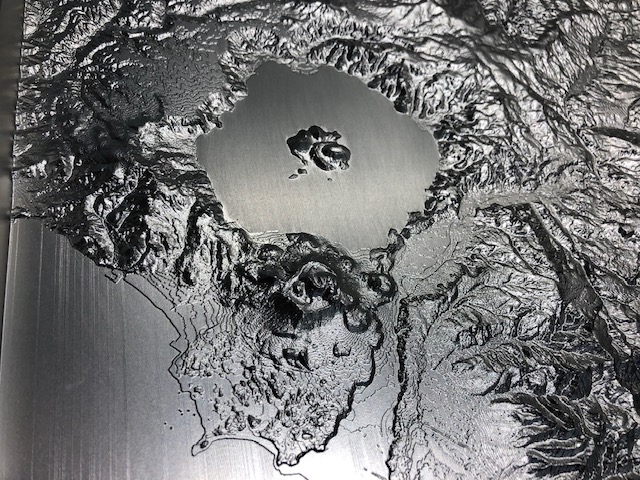

(洞爺湖)

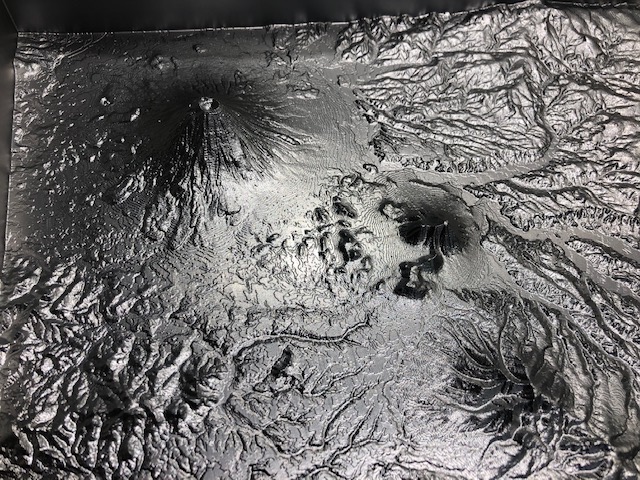

(羊蹄山)

超精密立体地図 事例紹介へ戻る
