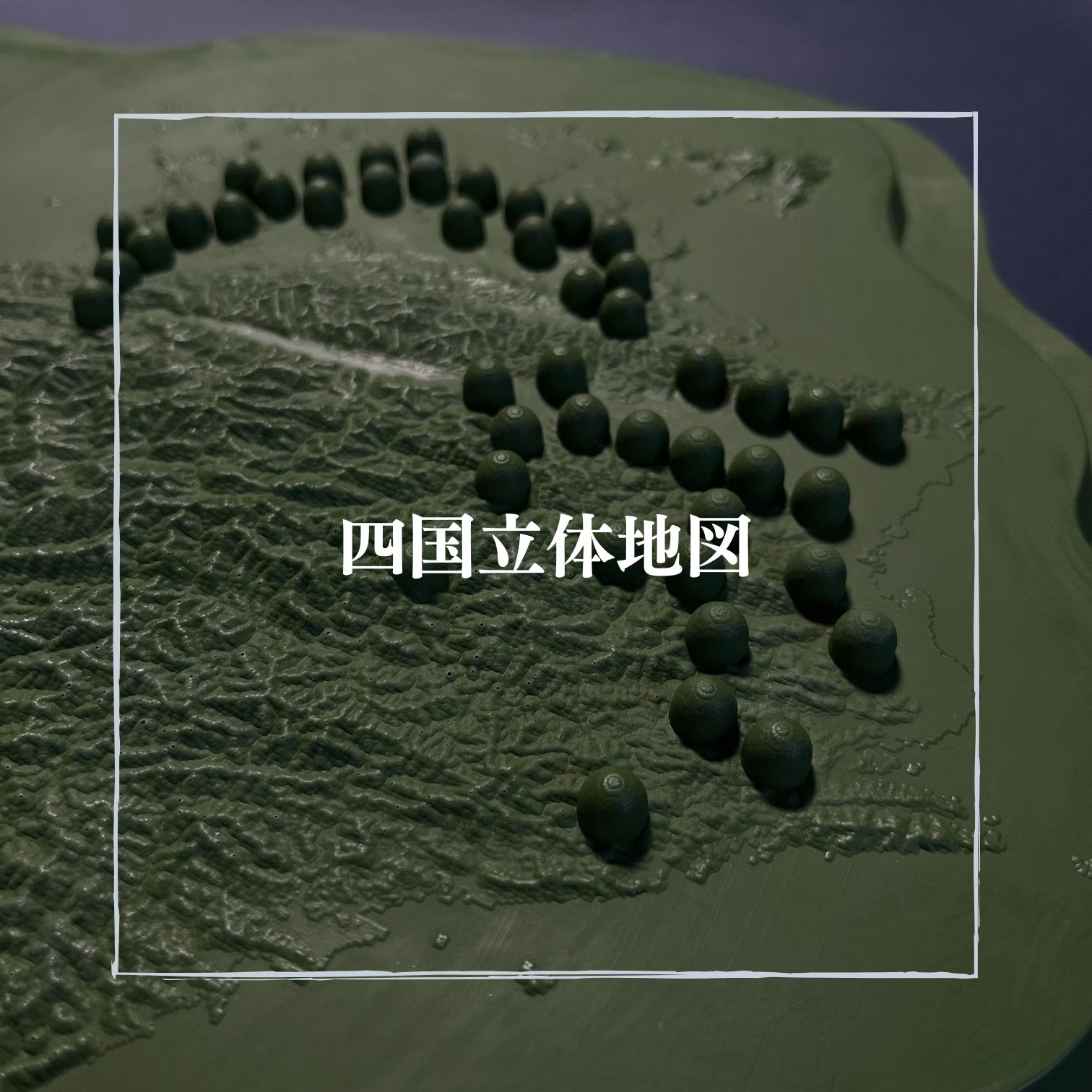

超精密立体地図事例紹介

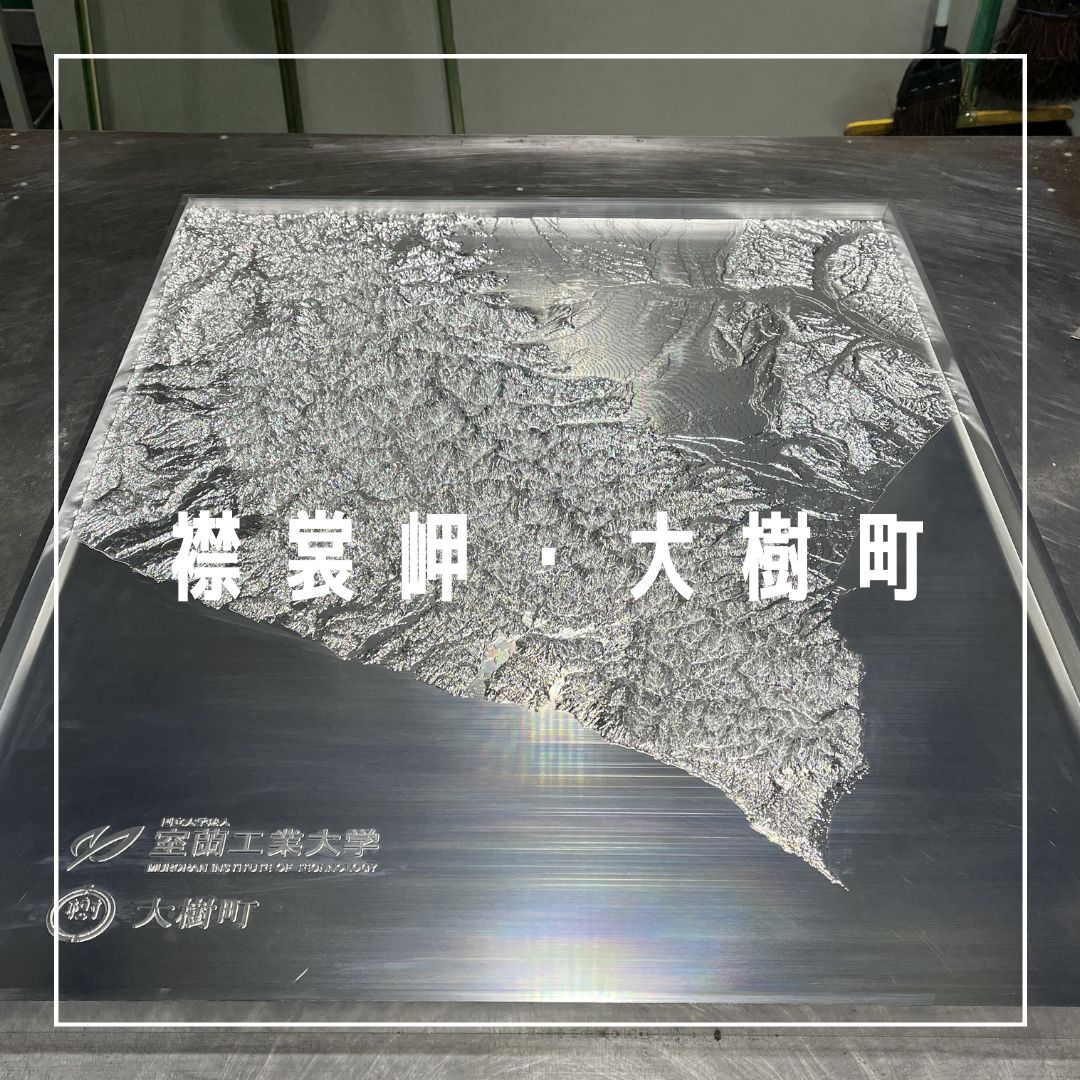

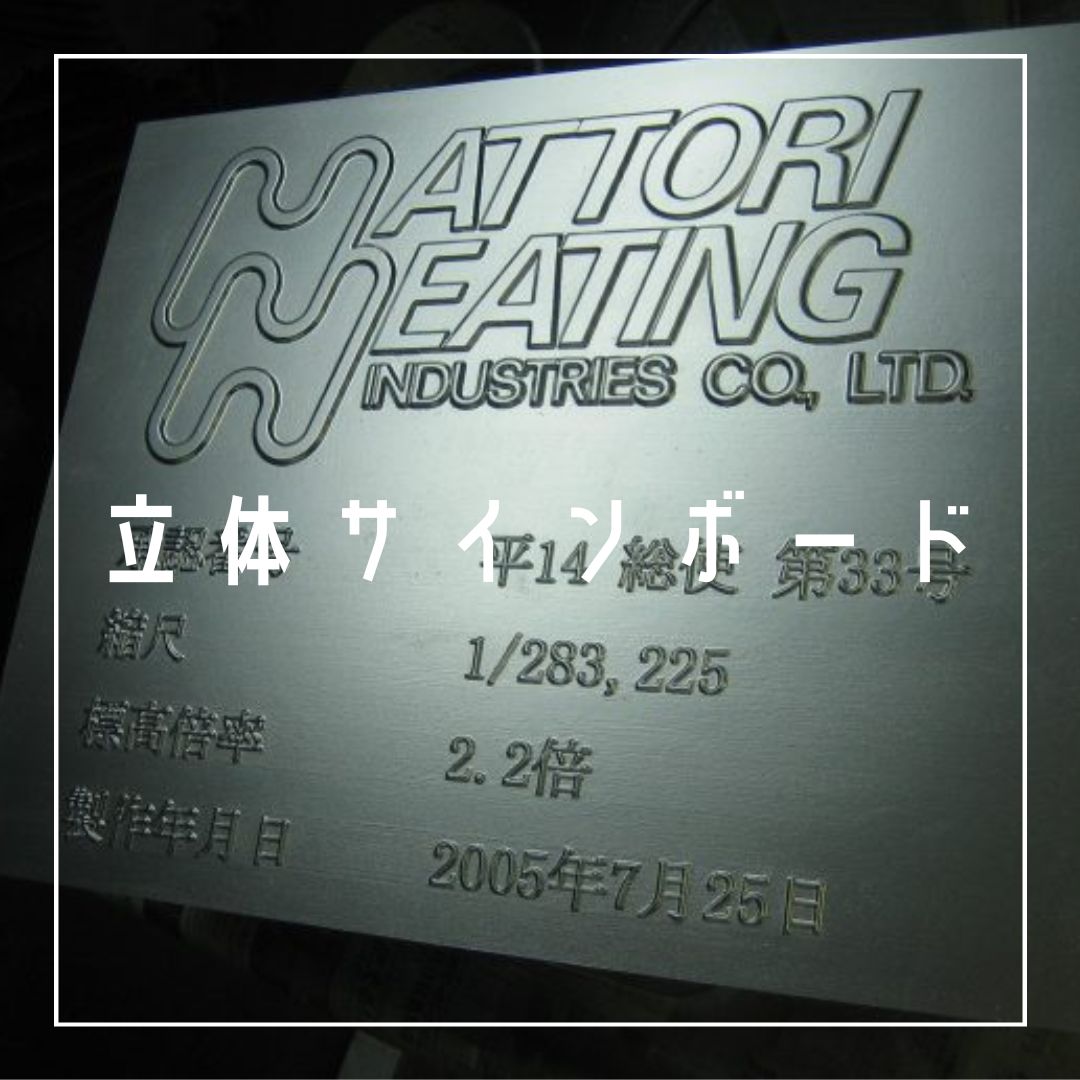

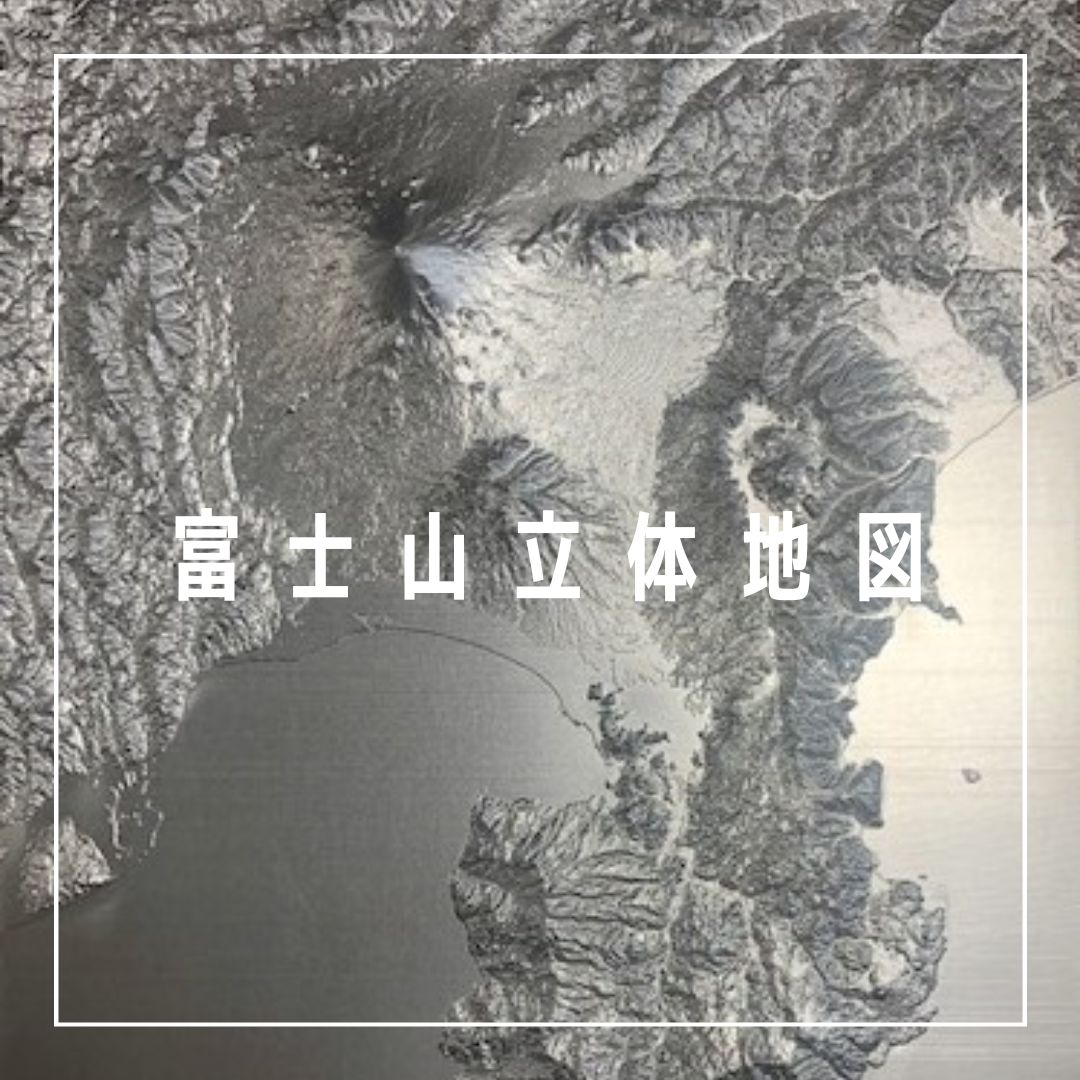

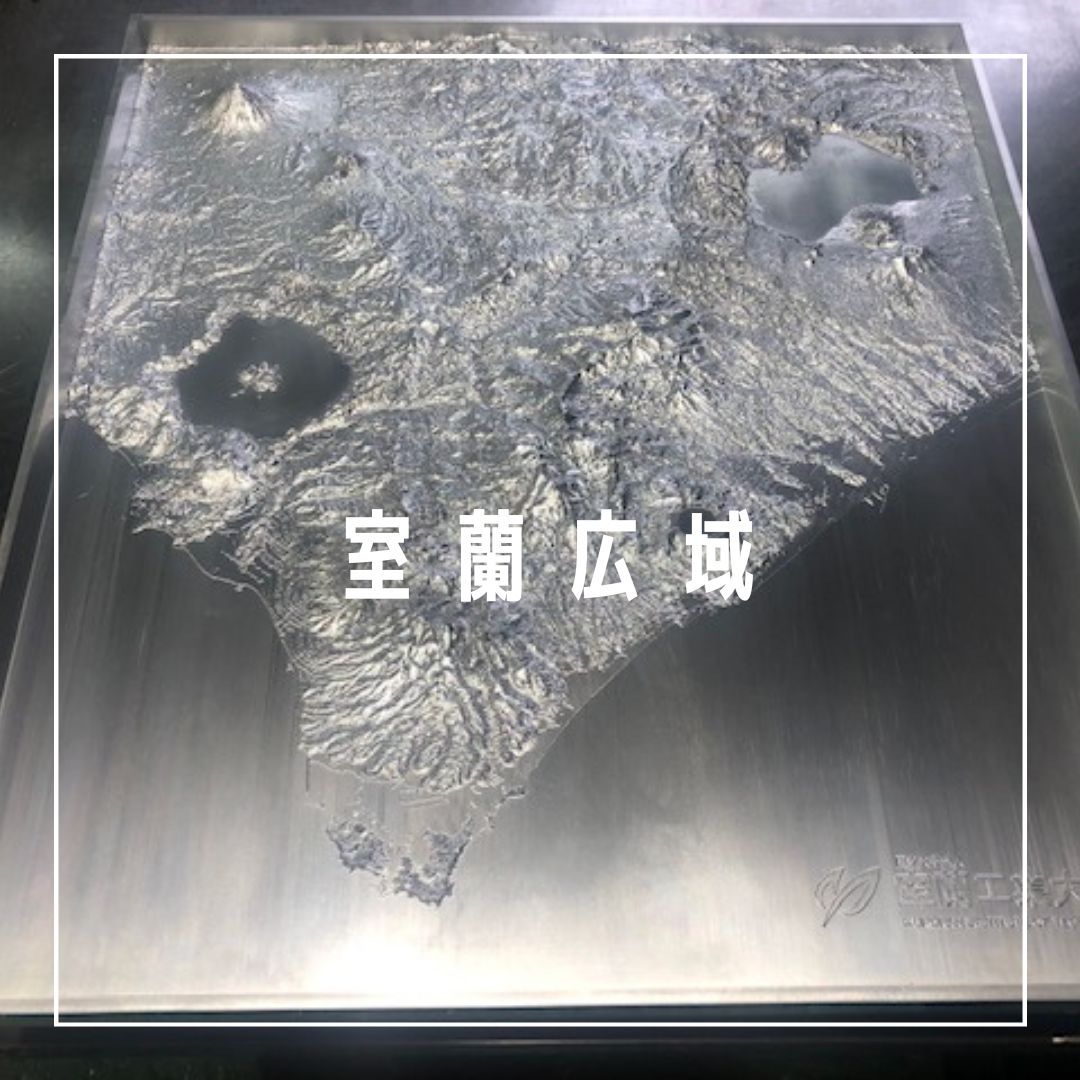

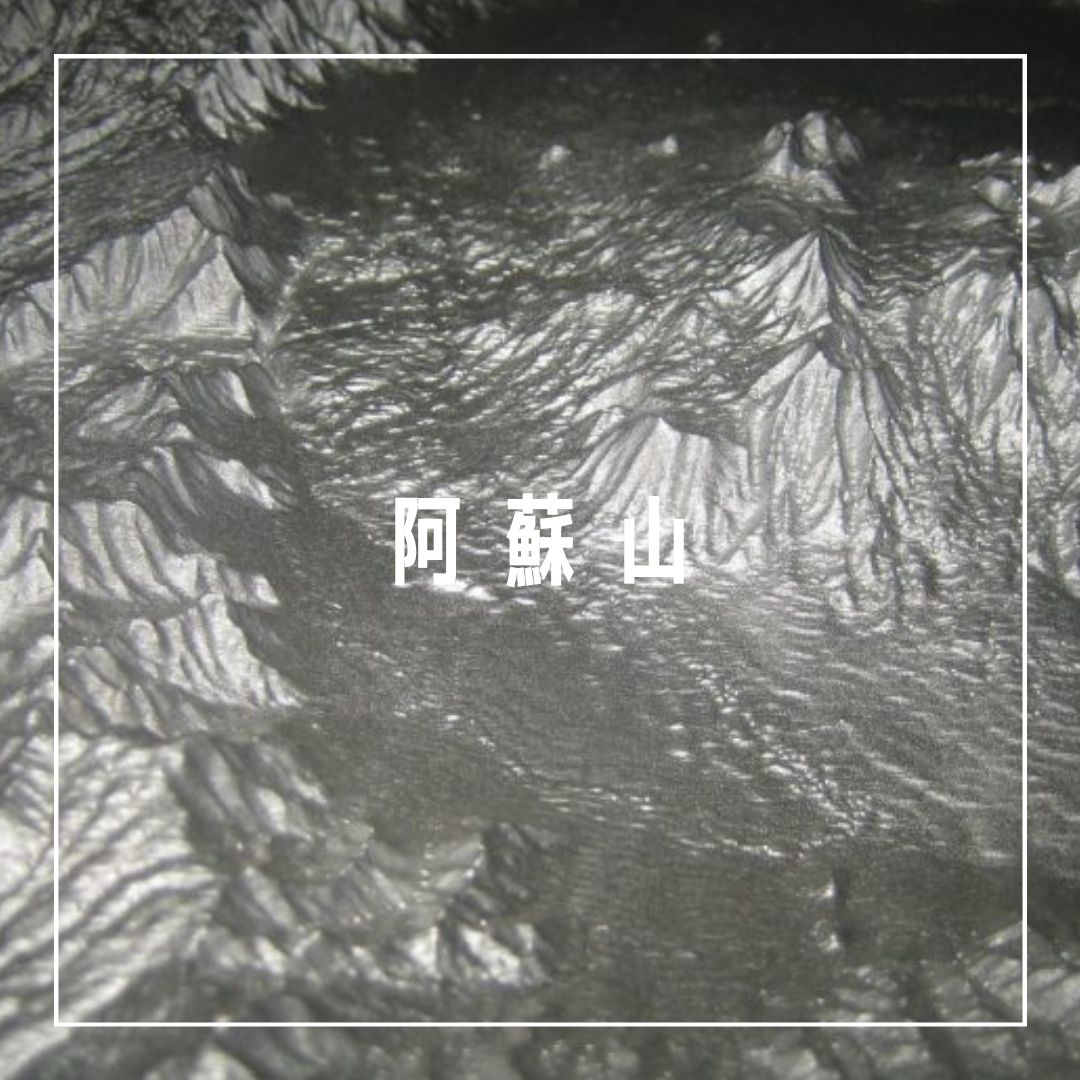

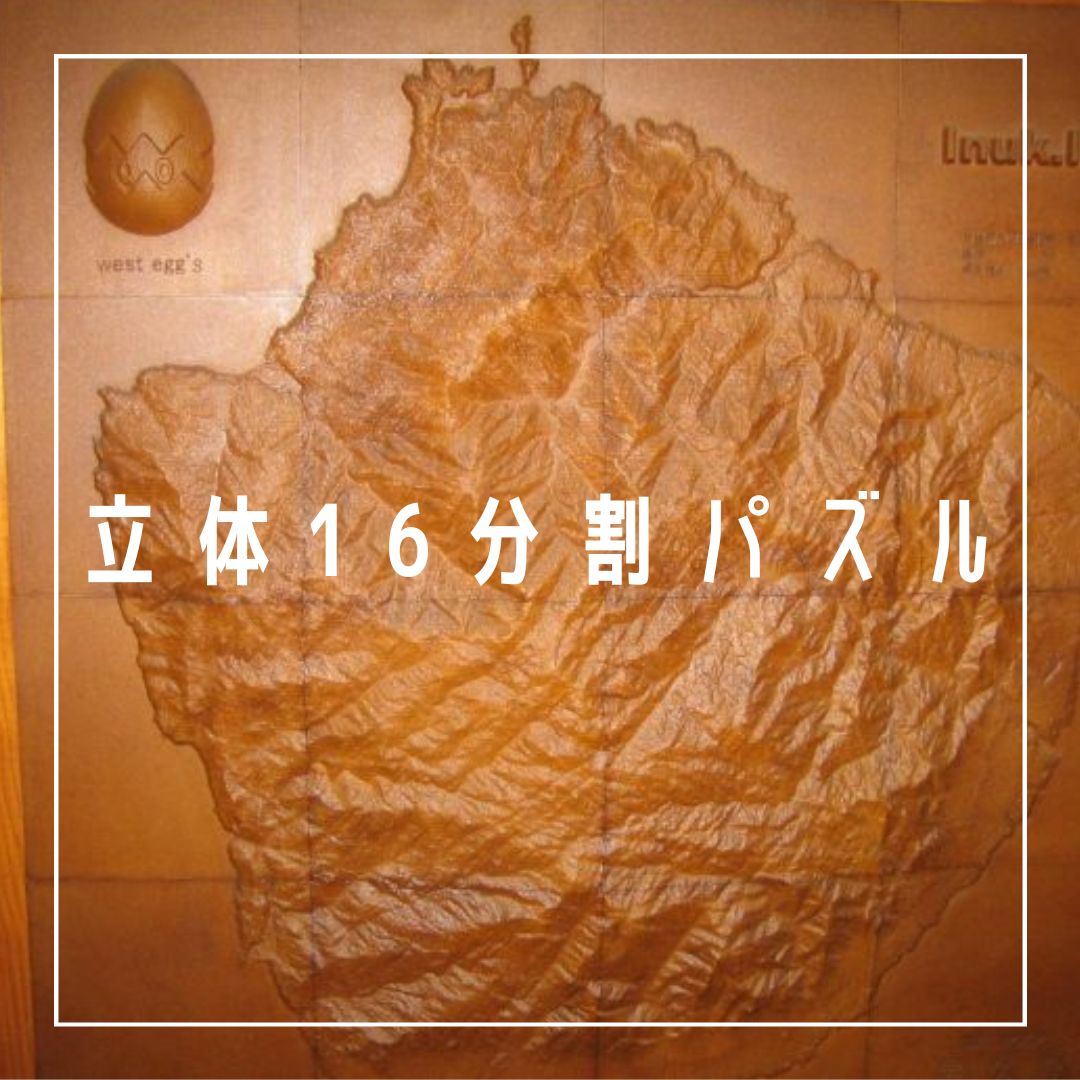

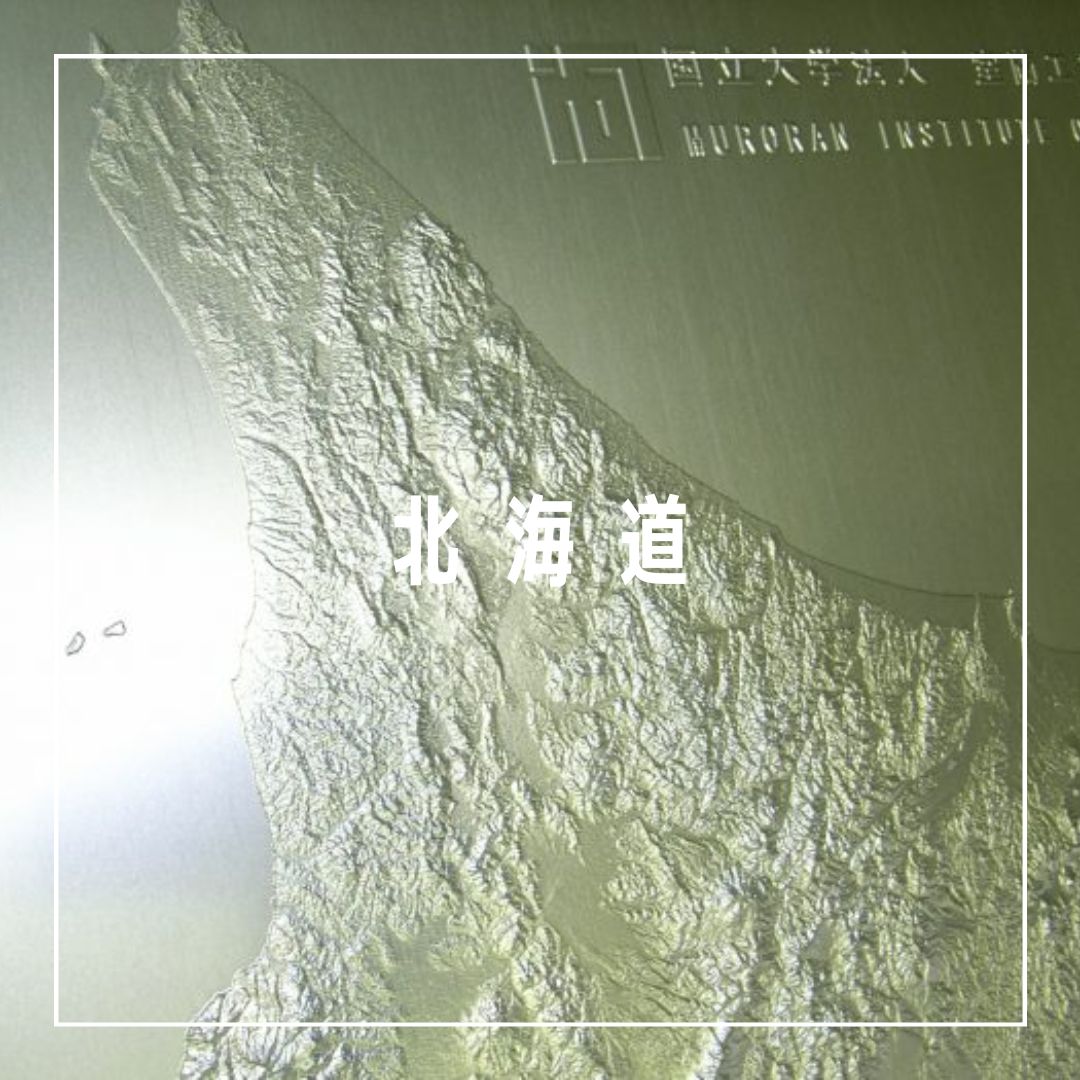

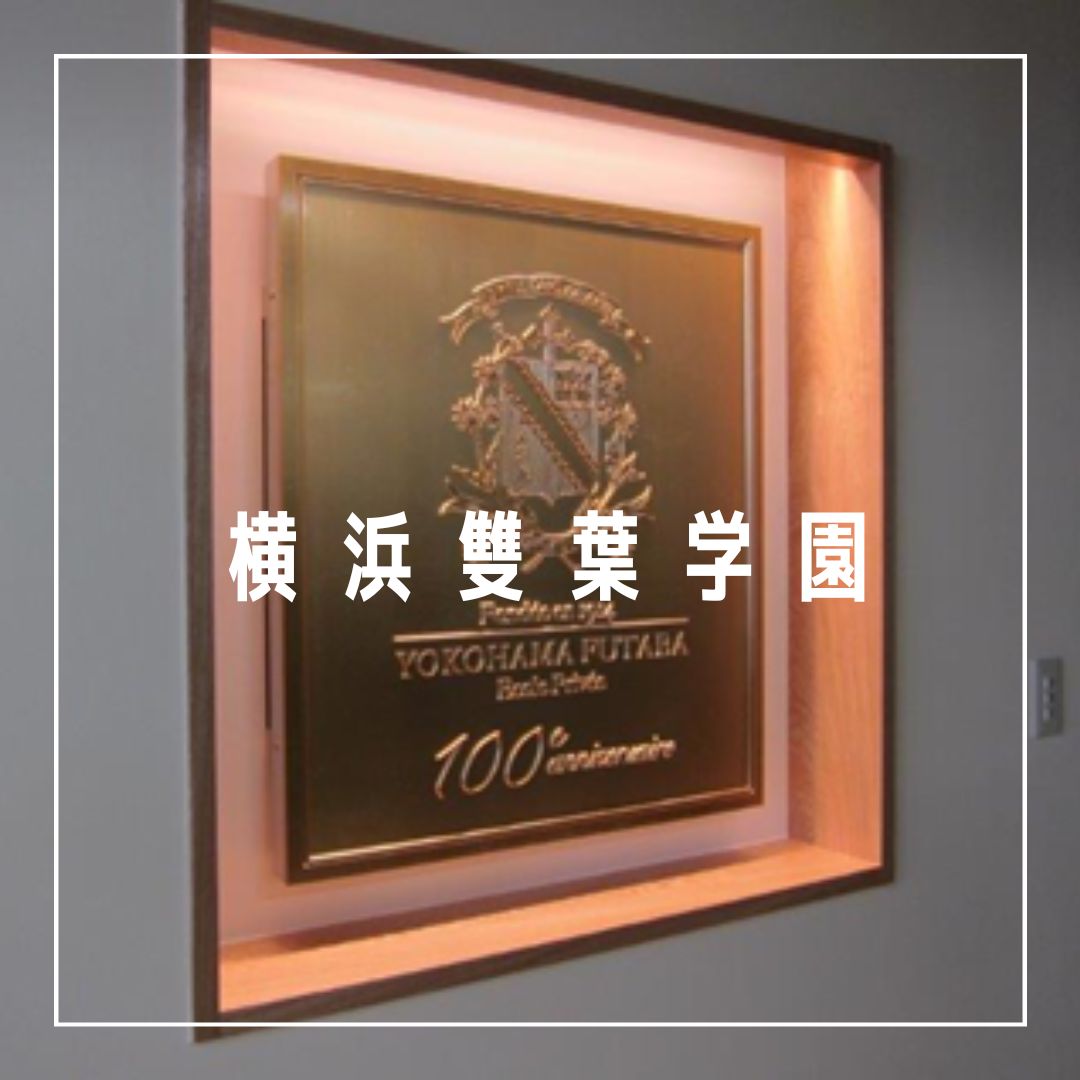

横浜雙葉小学校の創立１００周年記念レリーフ

横浜雙葉小学校の創立１００周年記念レリーフを製作・納入しました。

（1）横浜雙葉小学校がら御支給いただいた２次元データから３次元モデリングを実施。	（２）CGから３か所テストカットするエリアを決定しました。	（３）実際の厚みの真鍮でテスト加工を実施し、デザイン承認をいただきました。
（４）８００ｘ７２０ｘ８ｍｍの真鍮板から加工を開始します。刃物径φ６の荒取りです。加工期間８日間	（5）刃物径φ４の中取り加工の段階です。加工期間３日間	（6）刃物径φ４の中取り加工が終了した段階です。
（7）刃物径φ２の荒仕上げの段階です。加工期間３日間	（８）刃物径φ４の中取り加工の段階です。加工期間３日間	（９）刃物径φ４の中取り加工が終了した段階です。
（10）１５mmの反りを３００ｔの油圧プレスで矯正しました。	（11）４０ｍｍｘ４０ｍｍのステンレスフレームに接着・ねじ止めします。	（12）変色防止のために耐候性特殊コーティングを施します。
（13）しっかりとした木箱に梱包して出荷します。	（14）取付ニッチの工事が完了しました。	（15）取付ベースプレートをしっかりねじ止めします。
（16）レリーフを取り付けてねじ止めします。（総重量は３７ｋｇとなりました）	（17）廊下の端から見るとこのようなイメージです。	（18）母の会　寄贈プレートの製作・取り付け工事も行いました。
（19）正門のネームプレートをリファインしました。

横浜雙葉小学校の先生方、工事関係者の皆様。大変ありがとうございました。

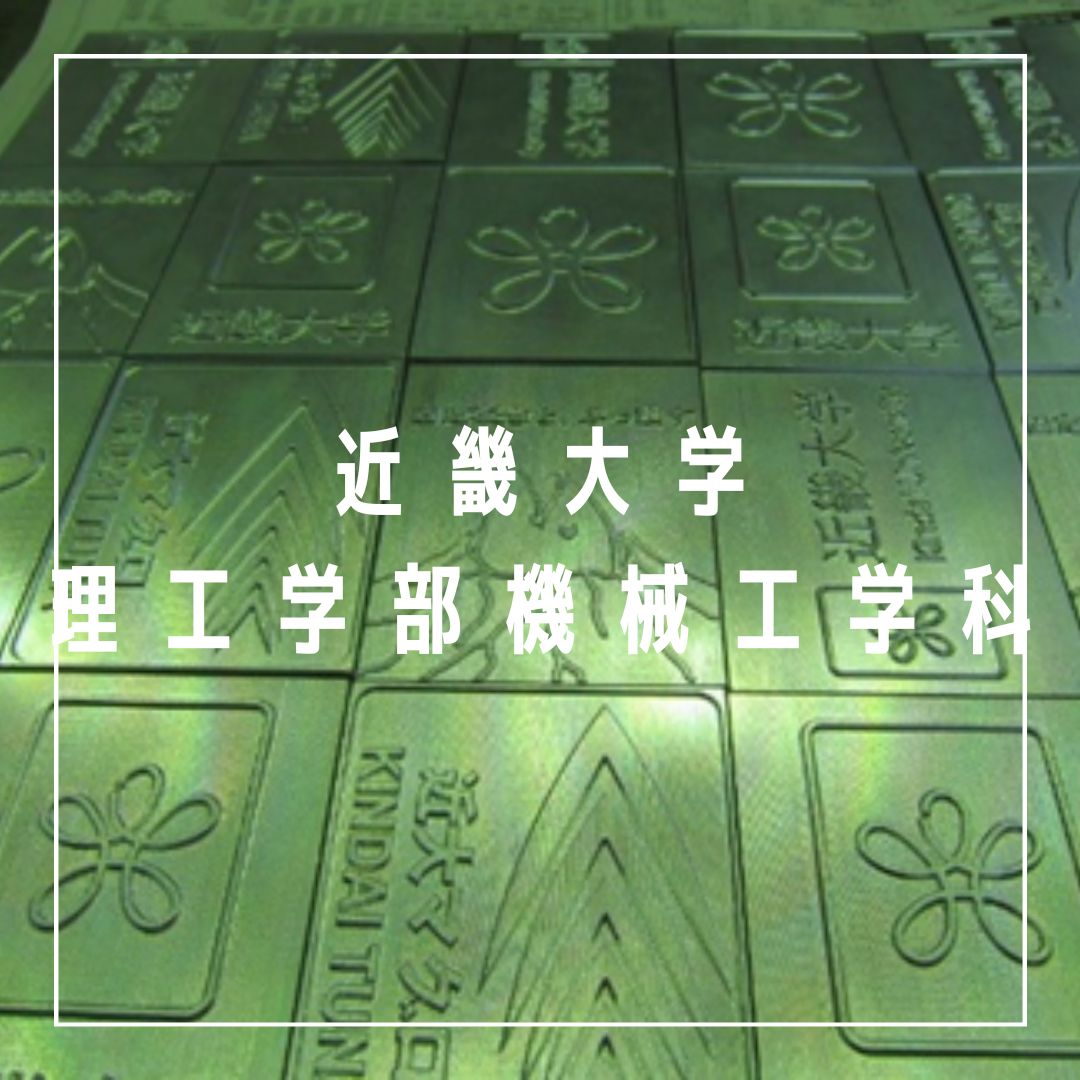

近畿大学理工学部機械工学科実習用鋳造型

近畿大学理工学部機械工学科複合材料研究室　浅野和典先生より依頼をいただき実習用の鋳造型を製作いたしました。

１．御支給いただいた２Ｄ画像データ	２．御支給データをもとに３Ｄモデリングデータを作成。ＣＧにてご承認
３．マシニングセンターにて削り出し加工	４．手仕上げでバリ取り作業
５．完成。木箱に入れて納品しました	６．近畿大学での鋳造実習風景１
６．近畿大学での鋳造実習風景２

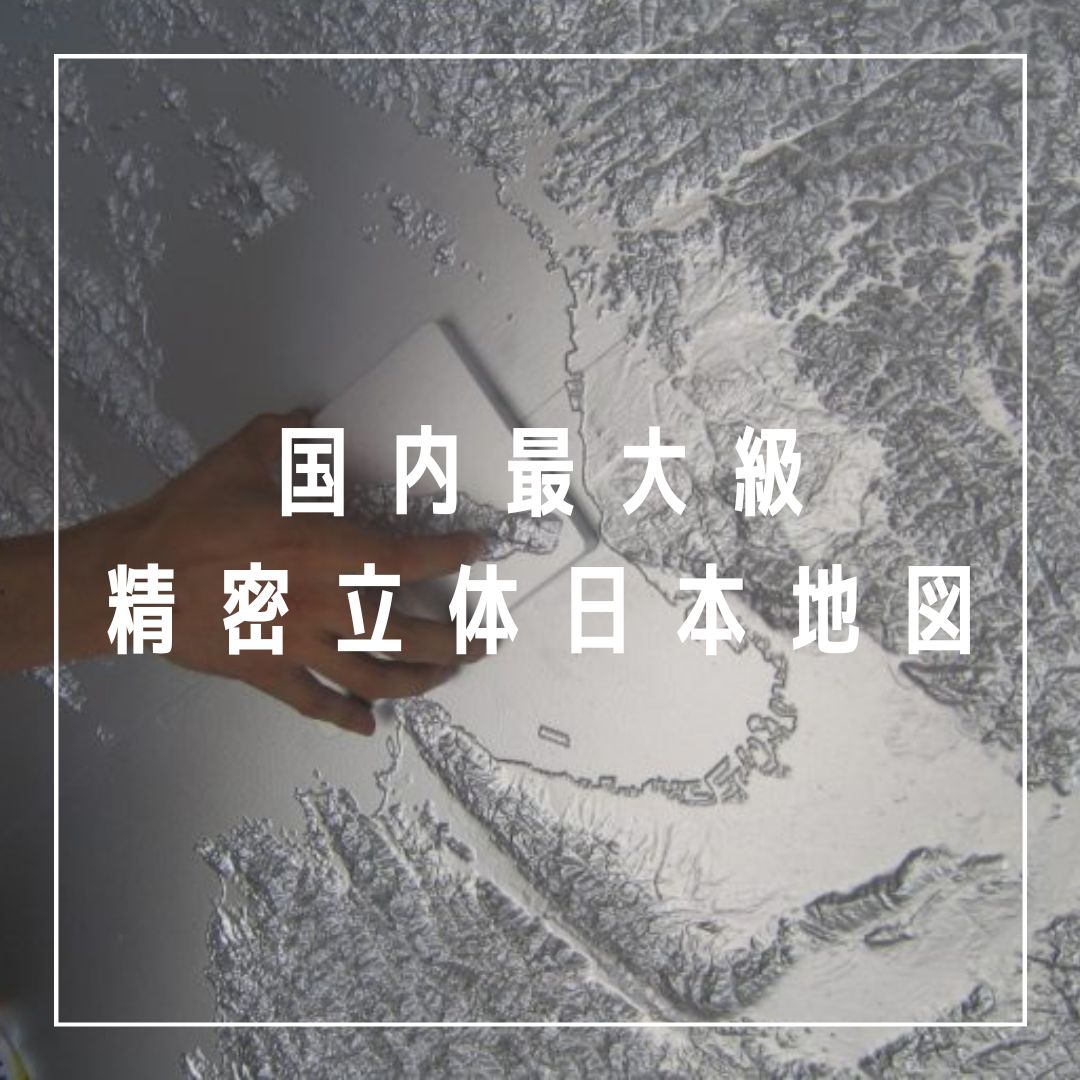

日本最大級の精密立体日本地図

日本最大級の精密立体日本地図
幅９ｍ高さ3.6ｍのエリアに北方領土から南西諸島までの日本地図を製作しました。

材質はケイカル板３０ｍｍ　　表面シルバー塗装仕上げ。

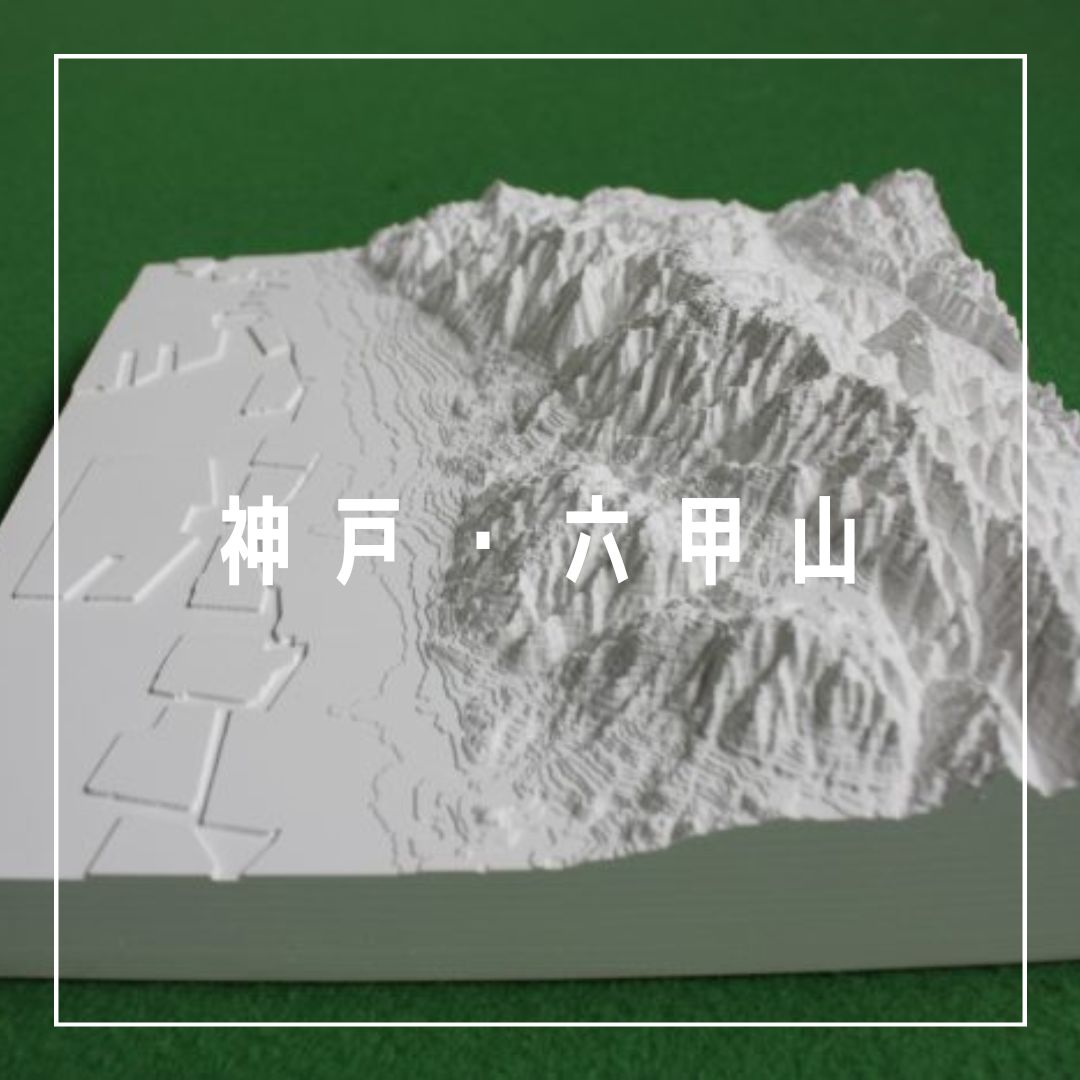

六甲山立体地形モデル

六甲山の立体地形モデルの製作過程です。
各段階でＣＧ作成し、確認いただきながら最終形状を決定し、ご承認後切削加工を行ないます。

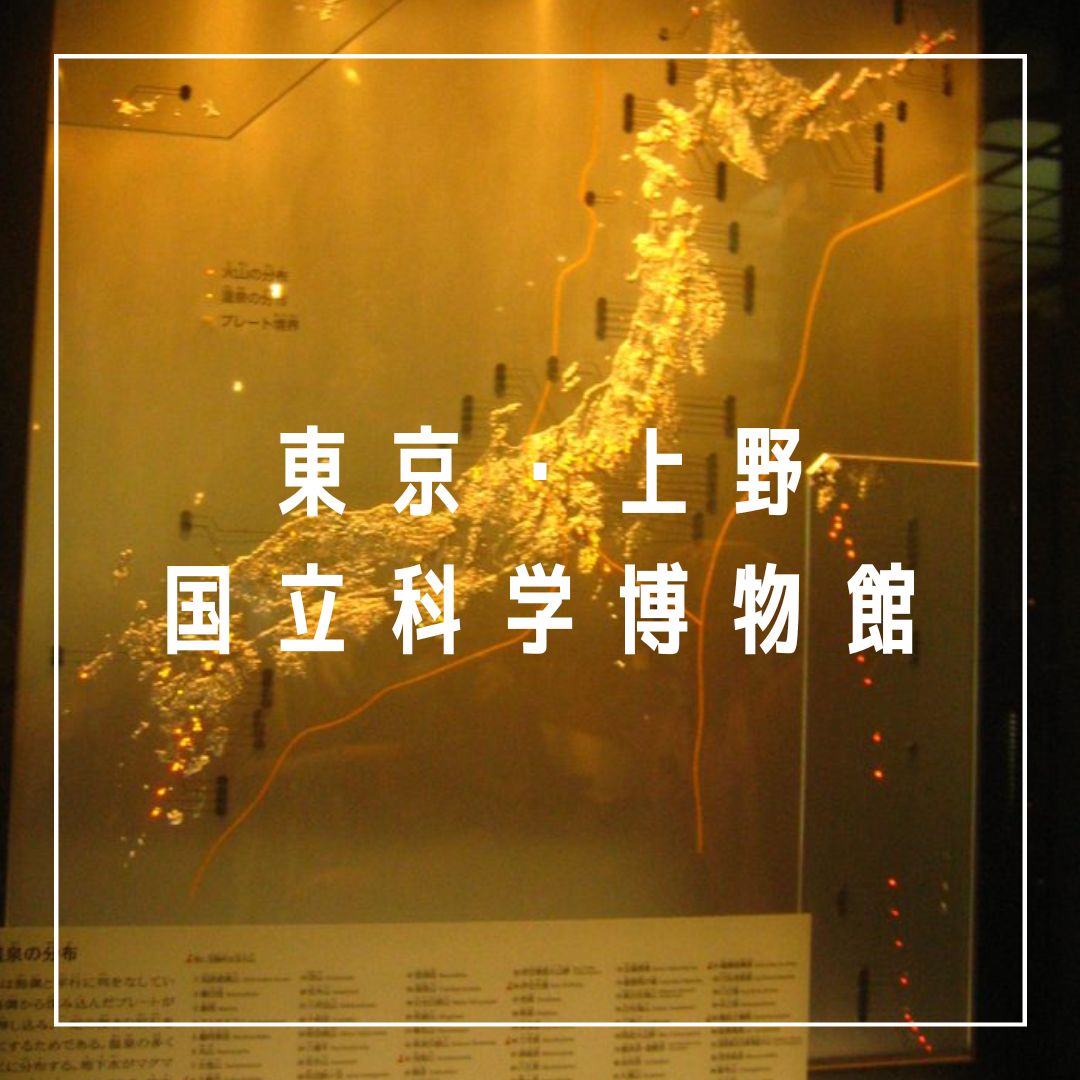

上野国立科学博物館で永久展示

アルミＪＩＳ５０５２材による立体日本地図製作
（乃村工藝社　様　国立科学博物館　日本館　３階に展示中）

太平洋プレート、フィリピン海プレートなどの海溝から一定距離のエリアに必ず火山と温泉が分布している事象をビジュアルで認識できる立体地図を目指しました。火山・温泉に位置にはφ２ｍｍの穴加工されＬＥＤが点灯する構造になっています。

地形加工完了

φ２ｍｍ穴加工完了展示

展示室風景

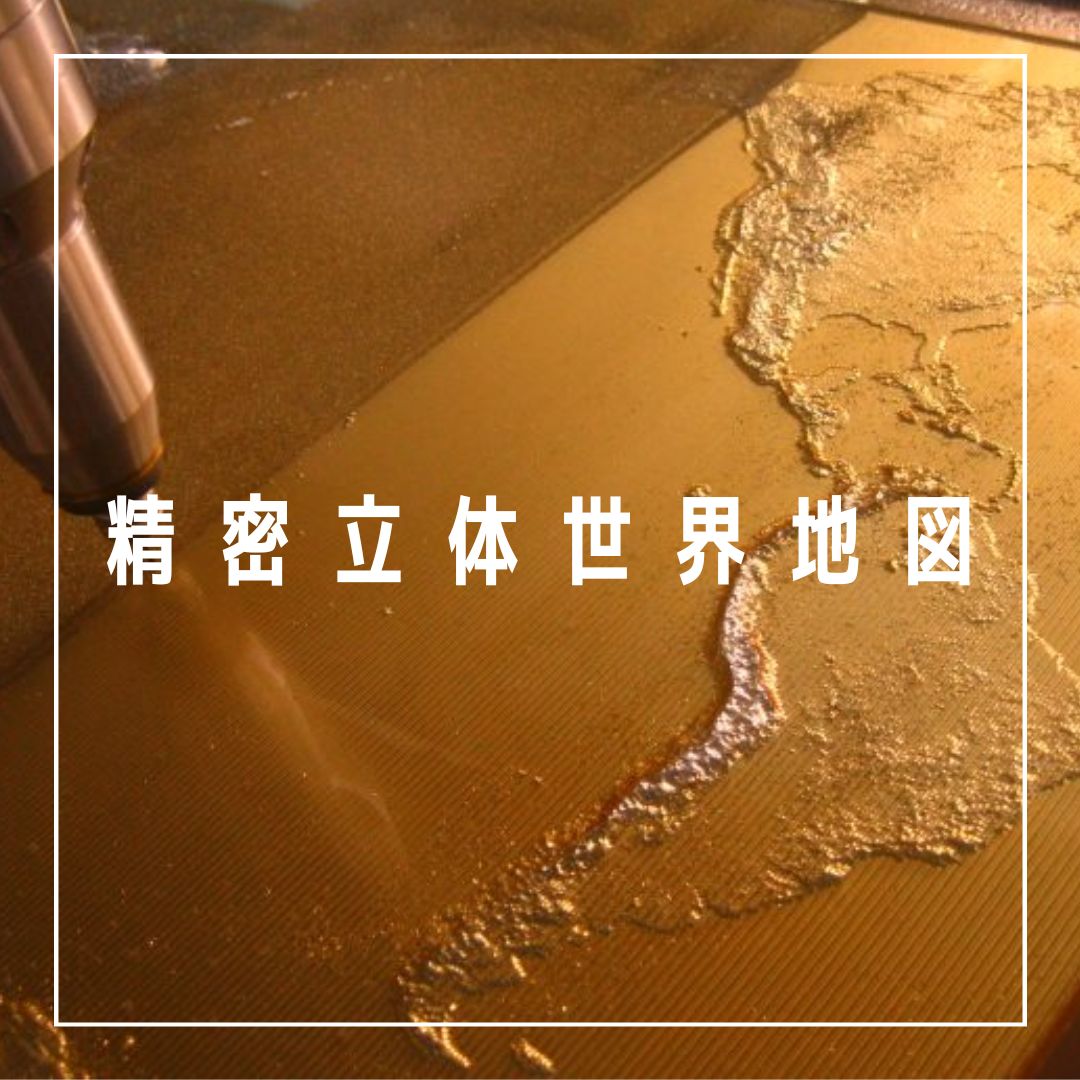

ステンレス製精密世界地図

ＳＵＳ３０４ステンレス材で立体世界地図（１５００ｘ９７０ｘ５ｍｍ）を加工いたしました。
（日新製鋼技術研究所様　Ｆ－ＴＥＣＨに納入）

地図外周の額縁部分は月星アート様のＨＬ処理+ノイエス処理という技術でゴールドに表面処理をおこないＳＵＳパイプのアルゴン溶接フレームを別途製作し、研究所の会議室の壁にしっかりとねじ止めしました。
設置場所も大変上質な空間ですので高級感が漂います。

ＨＬ＋ノイエス処理	ＳＵＳフレーム	応接空間１
応接空間２	加工風景

世界地図で現代アート

展示実績
神戸旧生糸検査場での「ＳＨＩＭＡＭＯＴＯ＆ＡＵ　ありえない現代アート展
（2010/7/1-7/31）

大阪府の現代アート展（大阪キャンバス２０１１）で関西国際空港　４Ｆ出国フロアーでの展示
（2011/2/12-5/9）

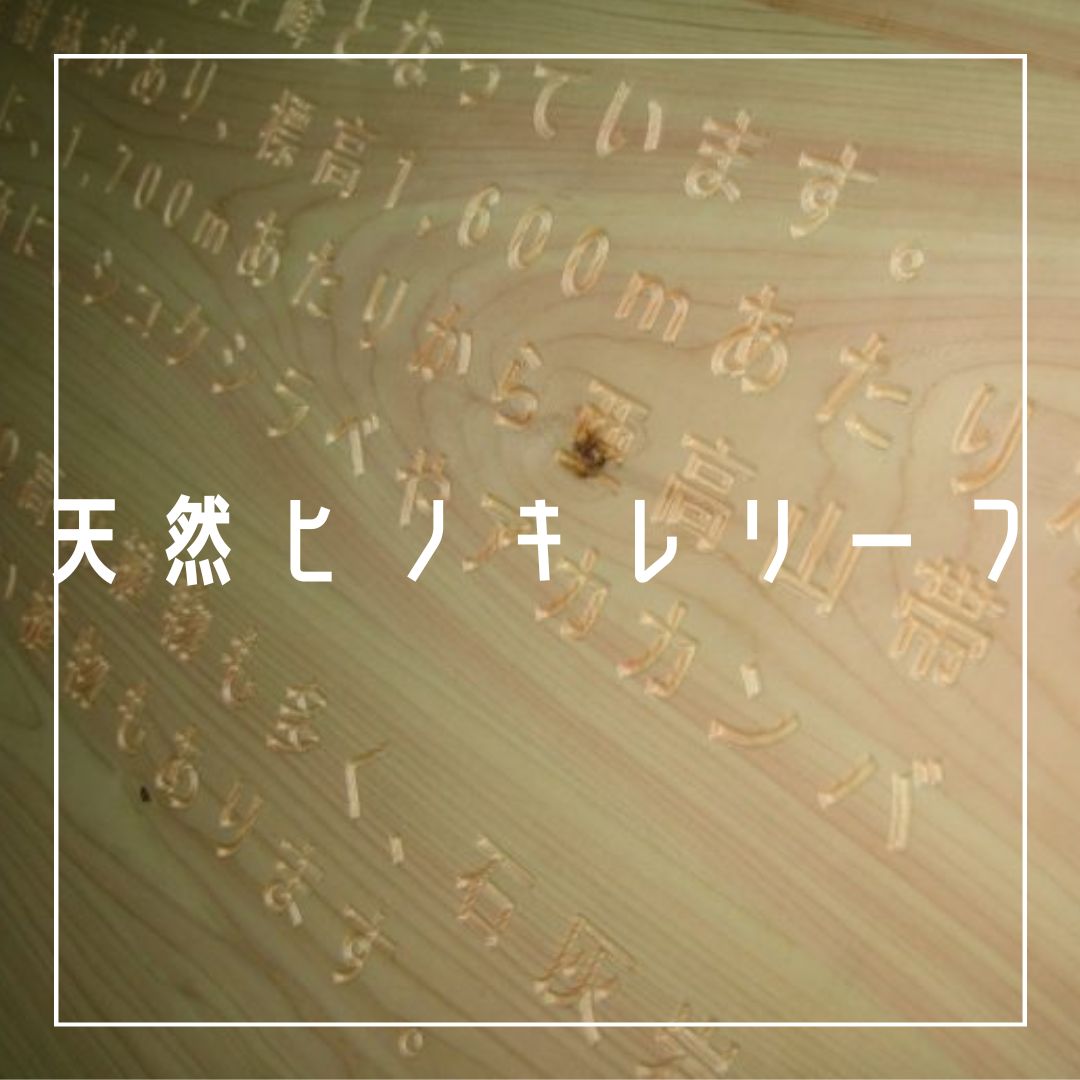

天然ヒノキの大型レリーフ

ひのき集成材により立体レリーフ加工
環境型ゼネコン　田村組様よりの依頼でヒノキ集成材御支給でレリーフを加工いたしました。
加工中は工場内にヒノキの香りが漂い、非常に気持ちのいいお仕事でした。
（ヒノキ集成材　厚み１００ｍｍからの削り出しです。）

1.1ｍｘ1.1ｍひのき板集成材

細かな文字も加工可能

４ｍｘ２ｍレリーフの事前確認モデル

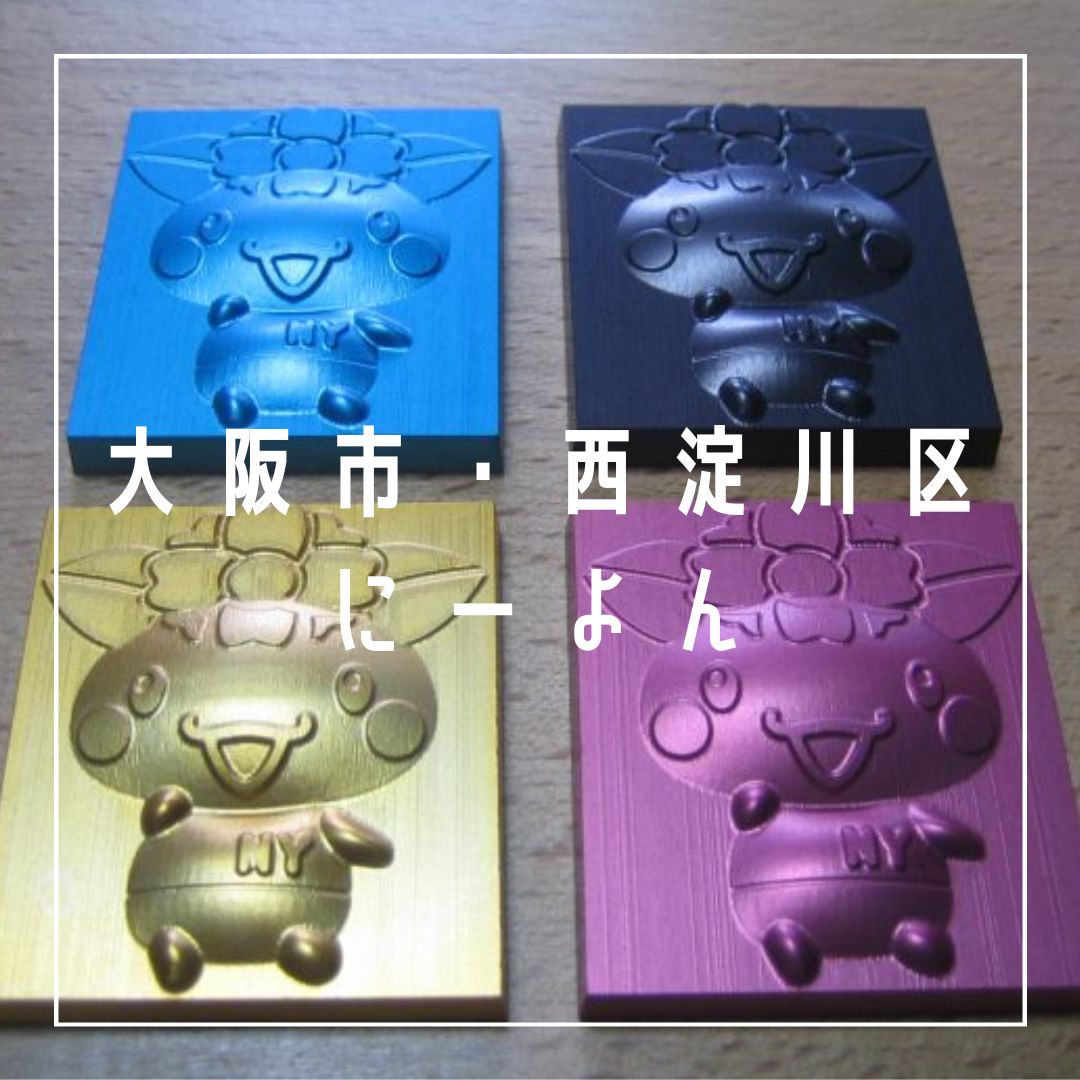

マスコットキャラクター

弊社の所在地大阪市西淀川区のマスコットキャラクター　に～よん　ちゃんです。
２次元画像を西淀川区役所様から御支給頂き３次元形状化しアルミ材で削り出しました。
西淀川ものづくりフェスタのイベントでの鋳造モデルとして活用していただきました。また着色モデルとしていろいろな色に着色してみました。
（アルミＪＩＳ５０５２材　12ｍｍからの削り出しです。）

御支給データ	モデリング
鋳造型	着色モデル
御支給データ	ＣＡＮ蓋プレス型
ＣＡＮ蓋成形品

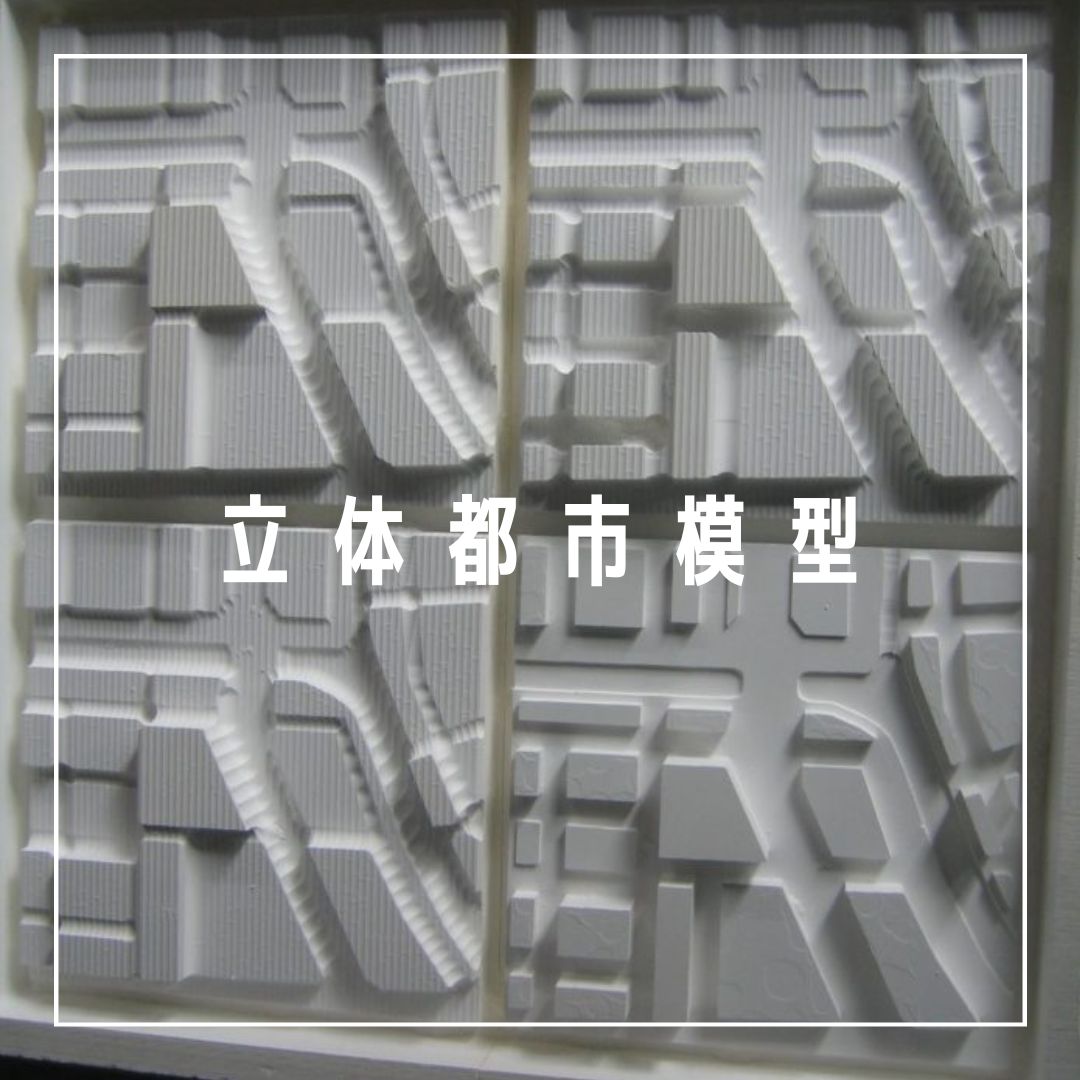

立体都市模型

竹中工務店様のご依頼でプレゼンモデルを製作。
都市に林立するすべての建造物をデータで加工することが可能です。
データ費用がかかりますので都度お問い合わせ下さい。
材質はエースライト（ケイカル板５０ｍｍ厚です。）

元データ

切り出しデータを4水準のコストレベルで切削加工し比較検討モデルを作成

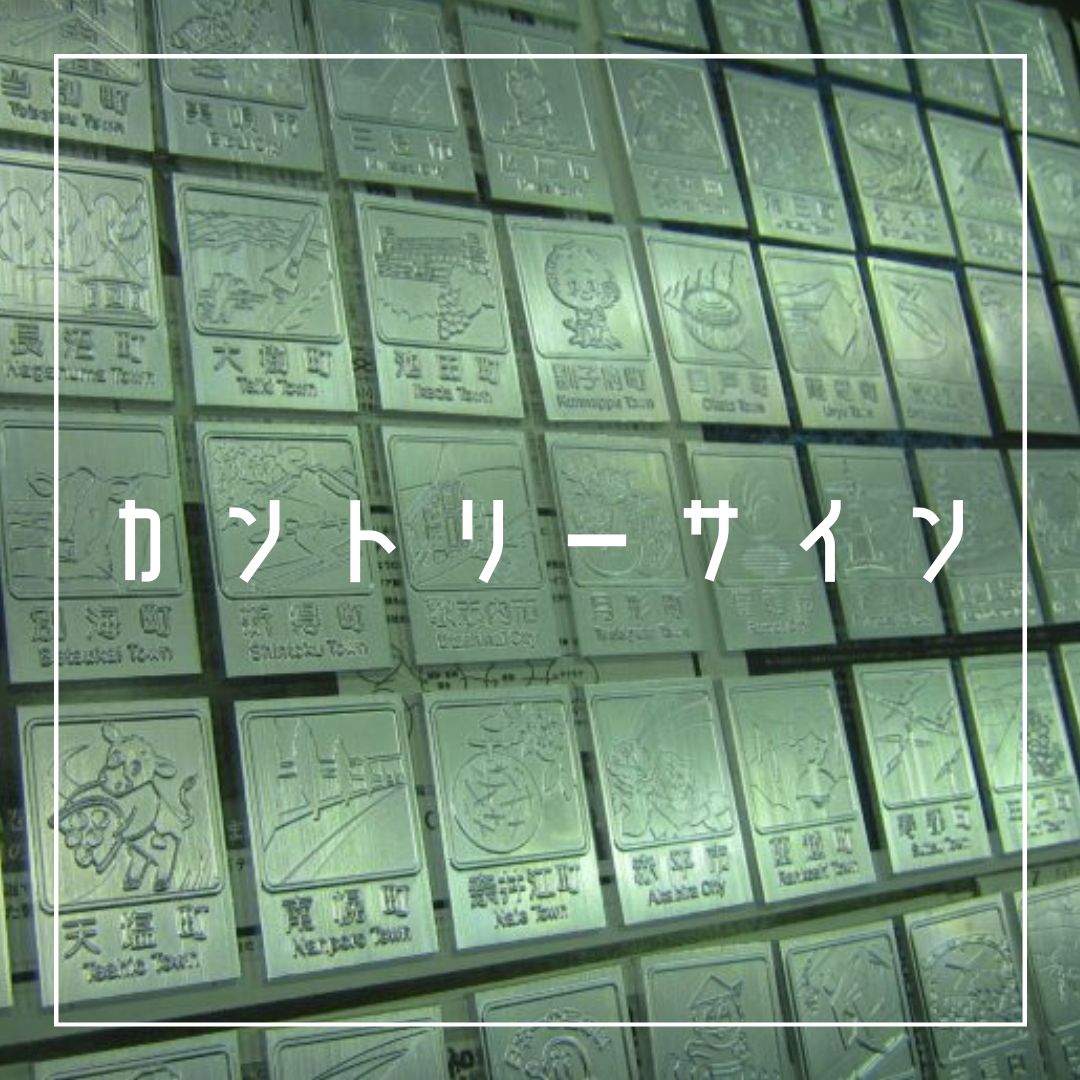

カントリーサイン鋳物型

室蘭工業大学のものづくり基盤技術センター長　清水教授のご依頼でものづくり教室の鋳物モデルを製作しました。
御支給頂いたデータは国土交通省の北海道のカントリーサイン(市町村の特徴を表したサインボードの２次元画像）です。
北海道内すべての市町村のカントリーサインを削り出しました。
日本全国で開催されていますものづくり教室でご活用いただいています。
（アルミＪＩＳ５０５２材　６ｍｍからの削り出しです。）
