穴あけエンボス装置

用途：紙類、フィルムや金属箔に穴をあけるための装置（手動）

当社テスト機
仕様：針径φ1.0　ピッチ5.5mm千鳥　有孔面長110mm

素材をお持ち込みいただけましたらトライ可能です！

１．穴あけエンボス装置全景１

２．穴あけエンボス装置２　マニュアル駆動です

３．上ロールに針が埋め込まれています

４．薄板・フィルムの連続穴あけエンボス加工が可能です

詳細情報は別途お問い合わせください。

【その他製作事例】

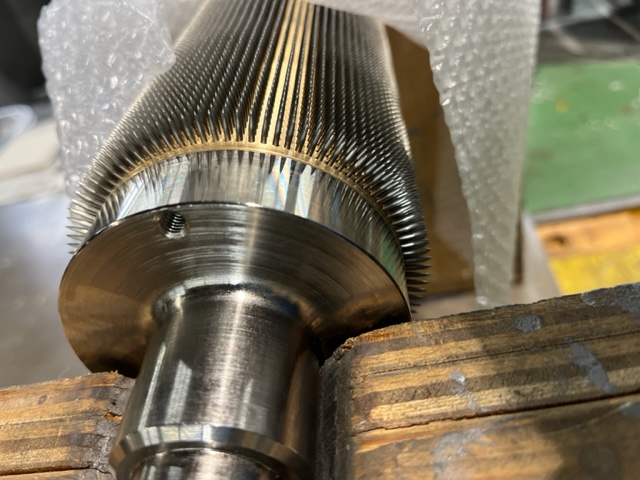

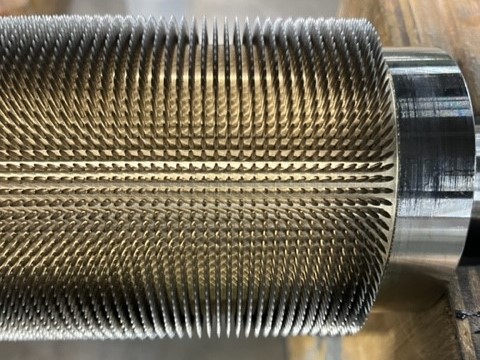

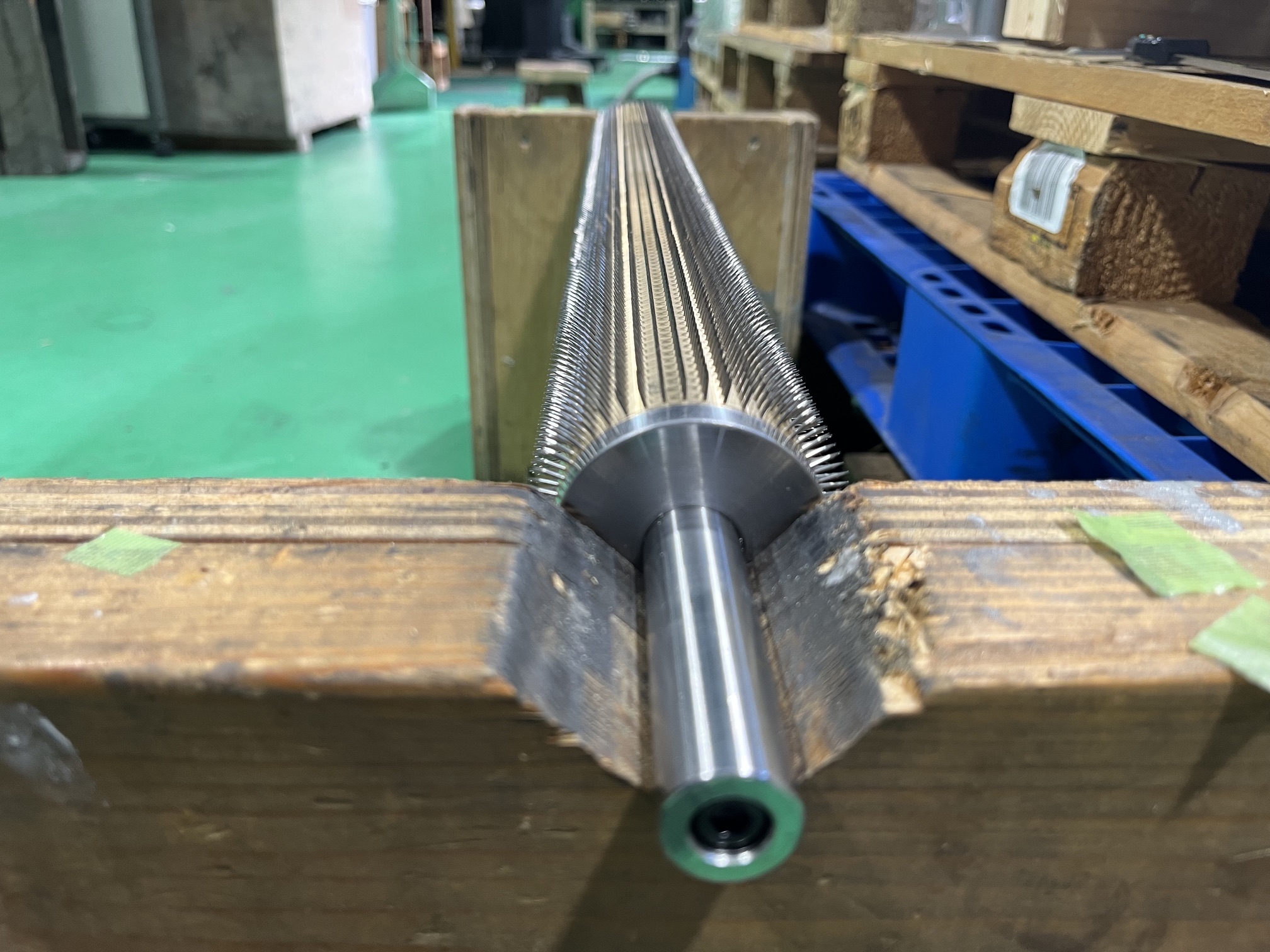

①外径φ100 x 有孔面長290ｍｍ
針仕様：針径φ1.5　ピッチ3mm千鳥　針突出部7.5mm

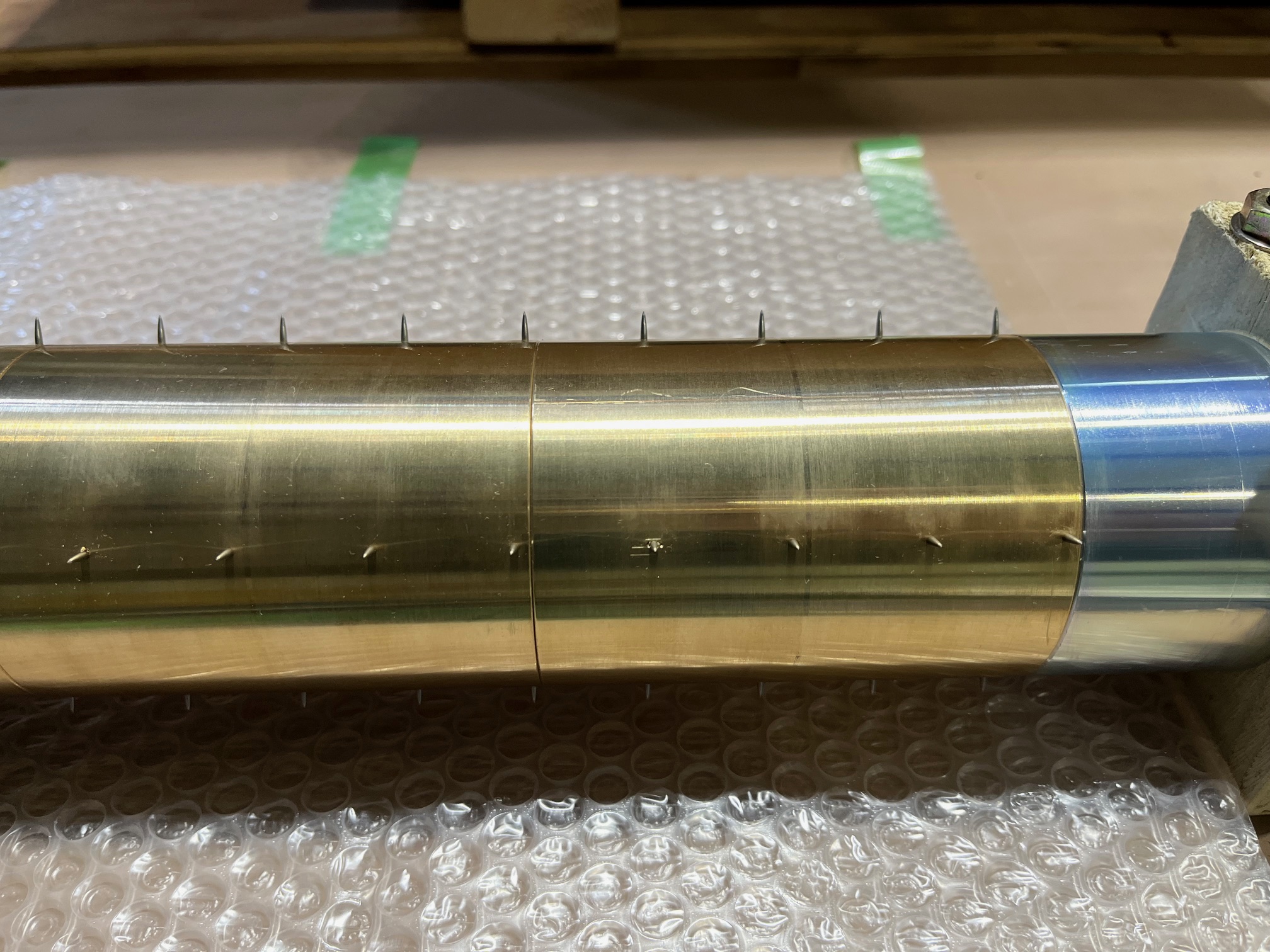

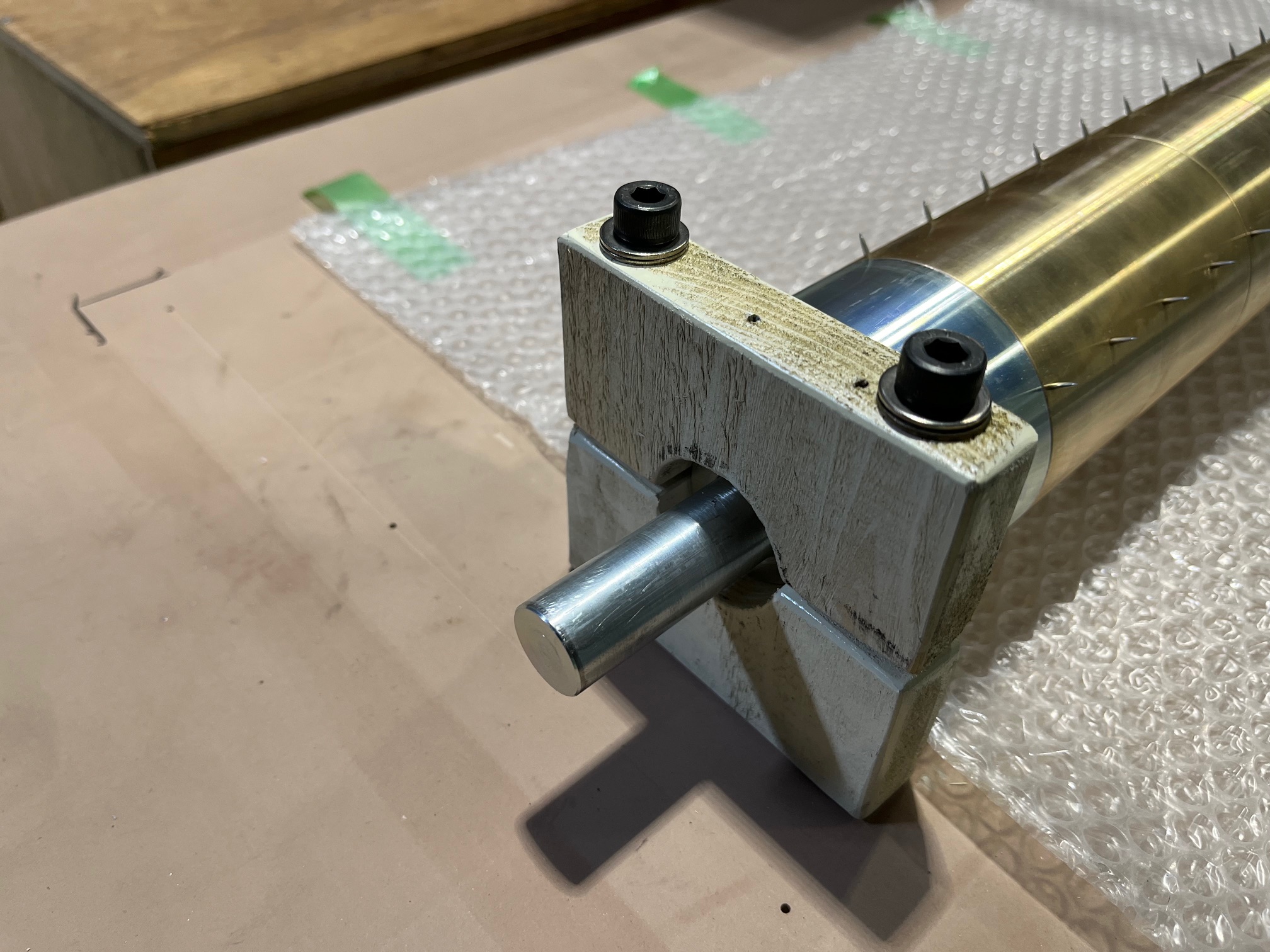

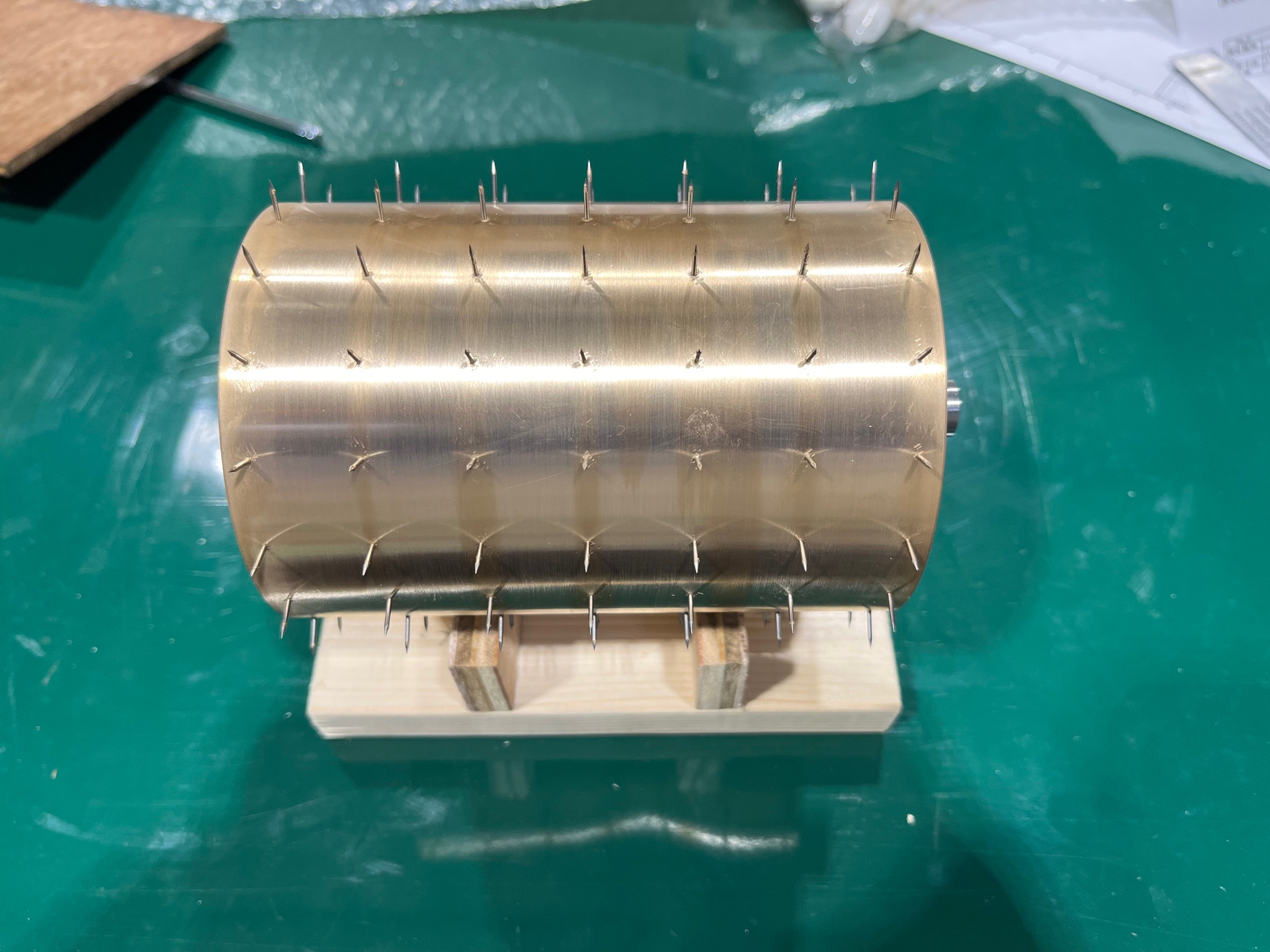

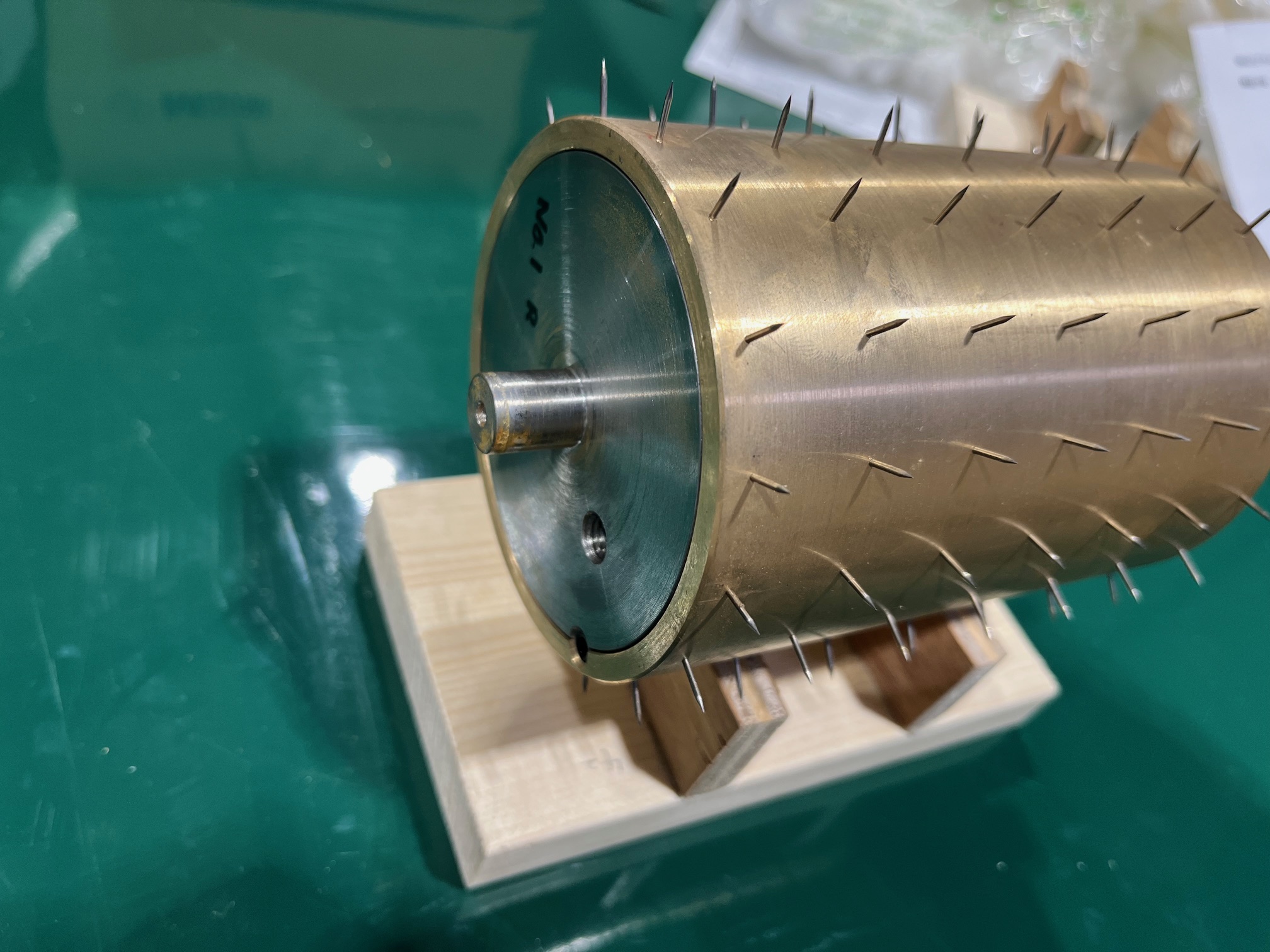

②外径φ85.5　x 有効面長700mm
針仕様：針径φ1.5　ピッチ25mm格子　針突出部6mm

【その他仕様】

針材質：SUS　ロール胴体：真鍮/砲金　シャフト：鉄＋めっき可
針径：φ0.6、φ1.0、φ1.5、φ2.0（他サイズについては別途ご相談です。）
ピッチ：最小3mm～

製作上の都合で140mm以上の有孔面長については、針部の連結にて長さを確保する仕様となります。
シャフト形状などとあわせてご相談頂けます。
